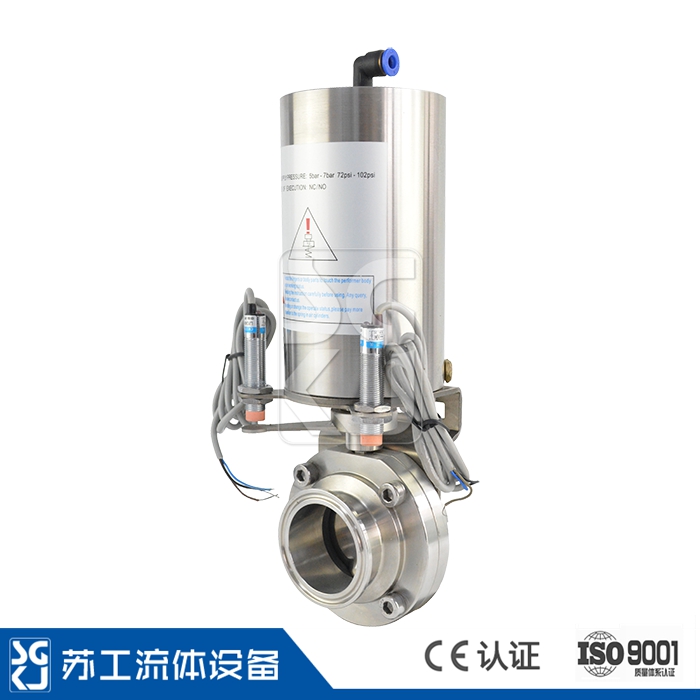

气动蝶阀(+开关位置反馈)

发布日期:[2019-01-10]     点击率:

应用

  该款气动蝶阀应用在设备管路中物料流向切断,广泛应用于食品、酿酒、饮料、乳制品、牙膏化妆品、生物制药等行业。


技术参数


规格:3/4"~6"  DN20~DN150

连接方式:焊接、卡箍、螺纹、法兰

大工作压力:≤10bar

供给压缩空气:4-8bar

压缩空气连接:气管接头 G1/8"

接近开关: 6-36V DC 2个NPN或PNP (选配)

工作温度:-10℃到120℃

与物料接触部分:SS304/SS316L

内表面接触产品:Ra≤1.6μm

密封件:三元乙丙(EPDM)、硅橡胶(SI)、氟橡胶(FPM)


工作原理


利用压缩空气推动气动执行器内的铝芯活塞向下压缩带动旋转头,使旋转头在铝芯活塞的轨道内进行90°运行旋转,由连接方芯连接气动执行器和碟板带动碟板的旋转方向来开启和关闭阀门。
