应用

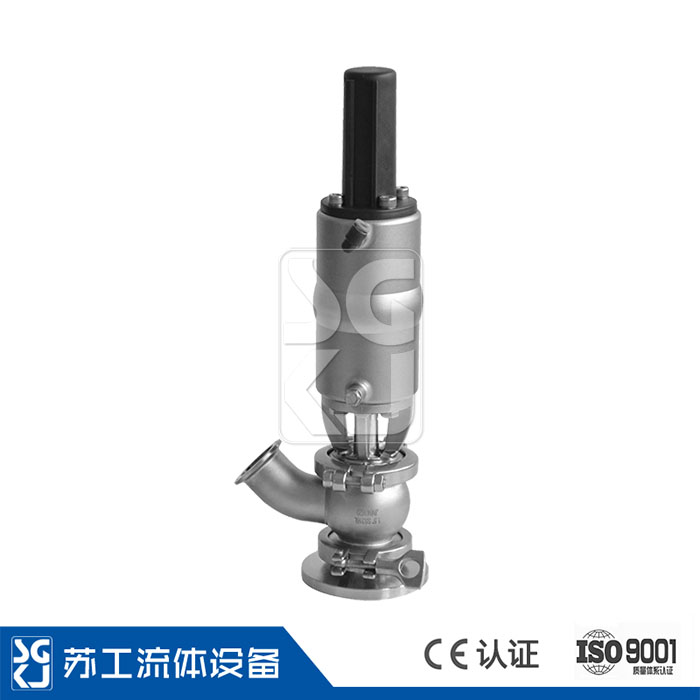

  该款罐底阀是一款气动座阀，拥有卫生和灵活的设计，基于成熟的单座阀设计平台，少而简单的活动部件使该阀非常可靠，并且降低了其维护成本。用于切断或打开通往储罐的管道。广泛应用于酿酒,乳制品,饮料.制药等工业中。

技术参数

◆规格：1.5"～4"  DN40～DN100

◆连接方式：焊接、卡箍、螺纹、法兰

◆ 大工作压力：≤10bar

◆供给压缩空气：4-8bar

◆压缩空气连接：气管接头 G1/8"

◆工作温度：-10℃到120℃

◆与物料接触部分：SS304/SS316L

◆内表面接触产品：Ra≤0.8μm

◆密封件：三元乙丙（EPDM）、硅橡胶（SI）、氟橡胶（FPM）

工作原理

该阀利用压缩空气推动气动执行器内的活塞上移，同时在空气压缩推动气动执行器内的活塞上移时也拉动了阀杆的上移，即阀门开启。空气压缩低于弹簧作用力或无气体压缩时，活塞在弹簧的作用下，活塞向下推动同时带动阀杆下移，关闭阀口。
