应用

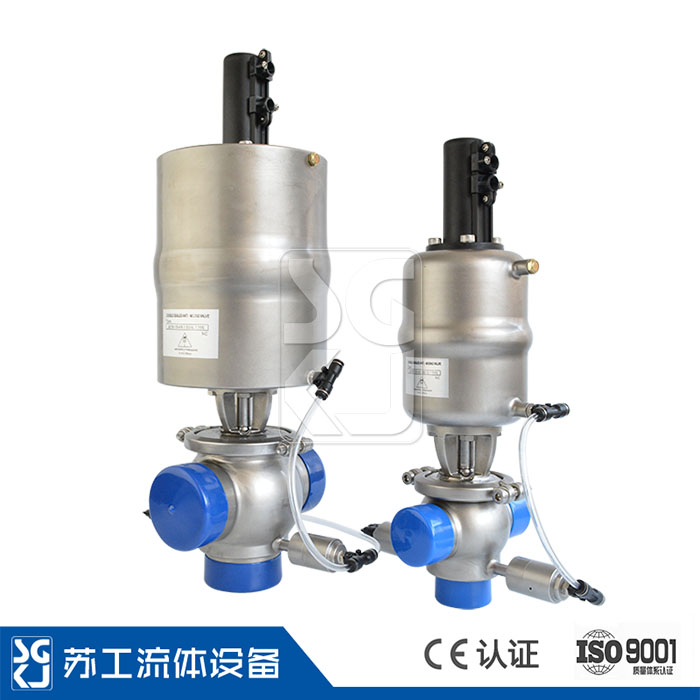

  该款设计用来满足当有两种不同的产品流经同一只阀门时，保证了产品的混合和检漏，广泛应用于食品、酿酒、饮料、乳制品、牙膏化妆品、生物制药等行业。

技术参数

◆规格：1.5"～4"  DN40～DN100

◆连接方式：焊接、卡箍、螺纹、法兰

◆ 大工作压力：≤6bar

◆供给压缩空气：4-8bar

◆压缩空气连接：气管接头 G1/8"

◆接近开关： 6-36V DC 2个NPN或PNP （选配）

◆电磁阀：24V DC

◆工作温度：-10℃到120℃

◆与物料接触部分：SS304/SS316L

◆内表面接触产品：Ra≤0.8μm

◆密封件：三元乙丙（EPDM）、硅橡胶（SI）、氟橡胶（FPM）

工作原理

该阀门正常处于常闭（NC）状态，该阀门配有两个小型气动阀，正常状态下处于常开（NO）状态，只需向气动头供应压缩空气同步关闭两个小阀。主阀芯上配有两个独立密封件，两个密封之间形成一个检漏清洗腔，泄露的产品即可从两边的小阀出口流出，及时更换密封。在进行CIP清洗时，流体流向正对阀芯方芯，可以全面清洗主阀芯（主阀芯带有锥度），还可使外供CIP阀门对水锤效应不敏感。主要用于管路系统中流体切断，应用于管路系统中。
