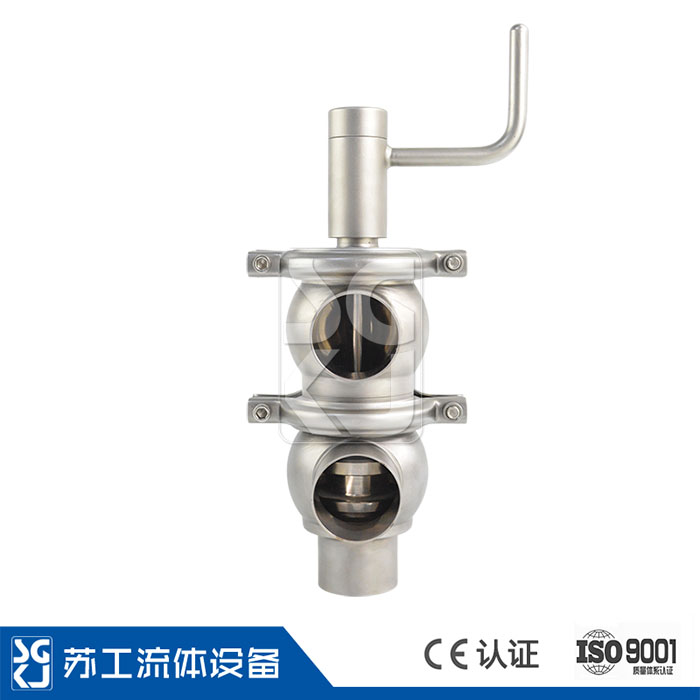

应用

  该款换向阀应用在设备管路中物料流向切换，广泛应用于食品、酿酒、饮料、乳制品、牙膏化妆品、生物制药等行业。

技术参数

◆规格：1"～4"  DN25～DN100

◆连接方式：焊接、卡箍、螺纹、法兰

◆ 大工作压力：≤10bar

◆工作温度：-10℃到120℃

◆与物料接触部分：SS304/SS316L

◆内表面接触产品：Ra≤0.8μm

◆密封件：三元乙丙（EPDM）、硅橡胶（SI）、氟橡胶（FPM）

工作原理

逆时针旋转摇杆，摇杆内的传动螺纹和支架上的传动螺纹作用，摇杆推动阀杆阀座，使阀座密封圈压紧上阀体密封平面，关闭上阀口；顺时针旋转摇杆，摇杆推动阀杆阀座，使阀座密封圈压紧下阀体密封平面，关闭下阀口。主要用于管路系统中流体切换，一路进两路出切换，应用于不存在污染或混料的管路系统中。
